常設型墜落防止装置【アシストレールASR型】

2m以上の高所作業を安全に。作業の省力化にも貢献!

【アシストレール ASR型】は、トラック荷役作業やトラック待機場・検車場、コンテナヤードなど、2m以上の高所作業での安全対策に最適な、常設型の墜落防止装置です。

■ 2m以上の高所作業での墜落防止に最適

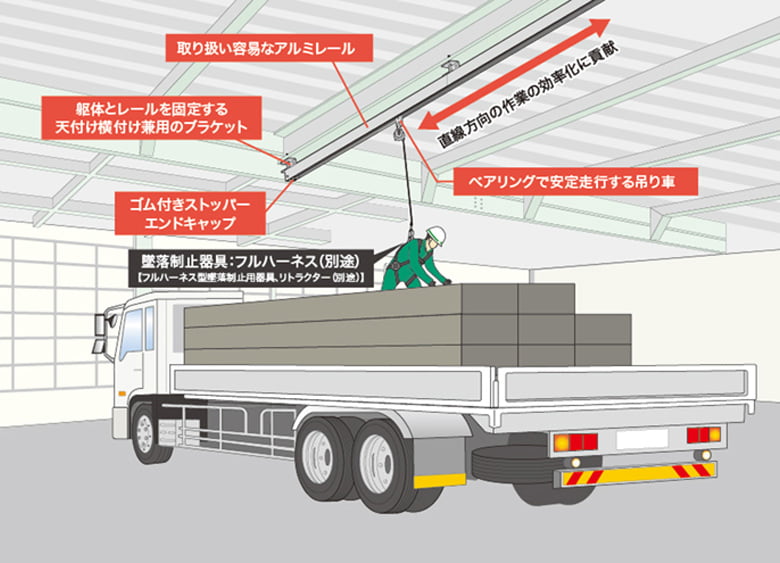

ASR型は、トラックの荷役作業やトラック待機場・検車場、コンテナヤードなど、2m以上の高所作業での安全対策に最適な、常設型の墜落(転落)防止装置です。倉庫等の天井面の形鋼にレールを固定し、レール内にランナーが走行する仕組みです。作業者を墜落制止用器具(別売)で吊り下げながら、スムーズな移動を実現し、作業の省力化にも貢献します。

※作業を行う際は、必ず厚生労働省の定めた『墜落制止用器具の規格』適合品をご使用ください。

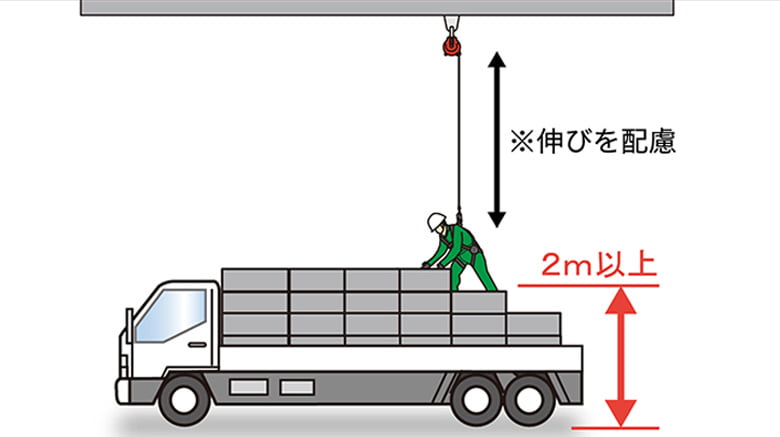

※設置高さによりリトラクターまたはショックアブソーバー付きの墜落制止用器具を使用される場合、落下距離の長さが作業床の高さを超えないようにご注意ください。

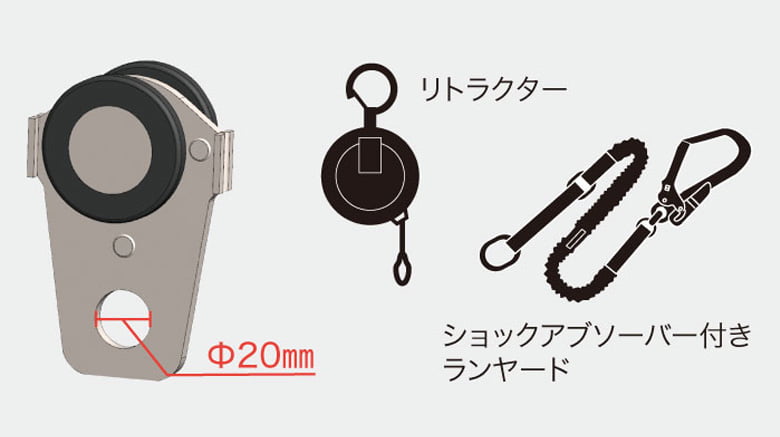

命綱と連結しやすいリングサイズ:
ランナーのリングサイズは命綱用の連結フックが付けられる内径Φ20㎜を採用。

■ 利用シーンに合わせたレール納まりに対応
レールは、直線レールとカーブレールがあり、水平移動に最適な【直線納まり】や、作業範囲が広がる【L字納まり】、荷台上で360°移動可能な【O字納まり】など、利用シーンに合わせたレール納まりに対応可能です。

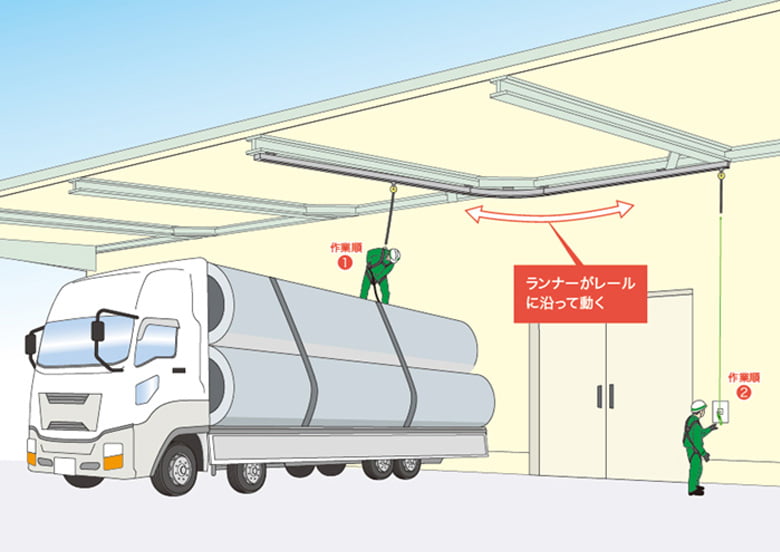

L字納まり:
直線レールとカーブレールでL字状にレールを設置した納まり。荷物の固定や積み込み・荷降ろし等をスムーズに移動しながら作業可能。カーブレールに沿って移動し、扉横に命綱を収納できます。
※1つのレールに対して作業者は1人まで。

O字納まり:
直線レールとカーブレールでO字状にレールを設置した納まり。荷台上の荷物の周りを安全に移動できます。O字のレール形状により荷台上で360°移動でき、シートを被せるなどの作業が可能です。
※1つのレールに対して作業者は1人まで。

■施工しやすいシンプルな構成部品と【後付ブラケット】

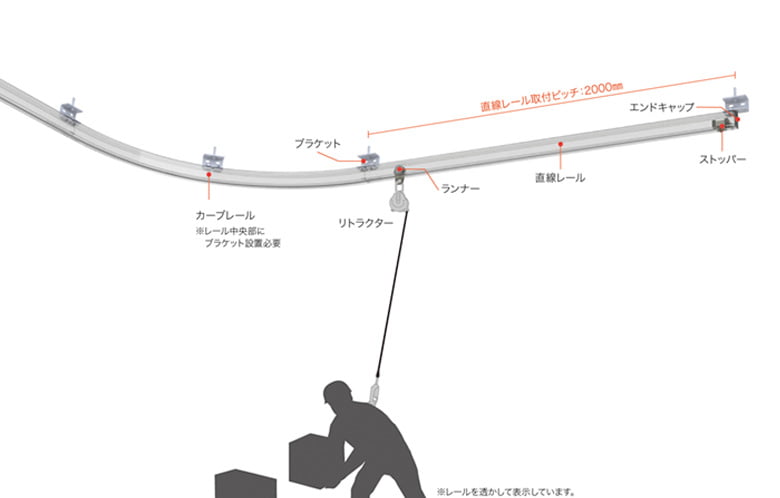

構成部品は、直線レール、カーブレール、ランナー、ブラケット、ストッパー、エンドキャップの6点。レールの材質は、軽量で取り扱いが容易なアルミ製。
既存の形鋼にも取付可能な後付ブラケットもあり、形鋼幅に合わせた2種類(幅100～200/201～300㎜)のラインアップがあります。新築・既築物件に対応可能。形鋼にひっかけ、ボルトで締め付けることで設置できます。
※厚みは8～22㎜まで。
