オリジナルデザイン手摺「Jframeシリーズ」

〇〇

【ラインナップ】

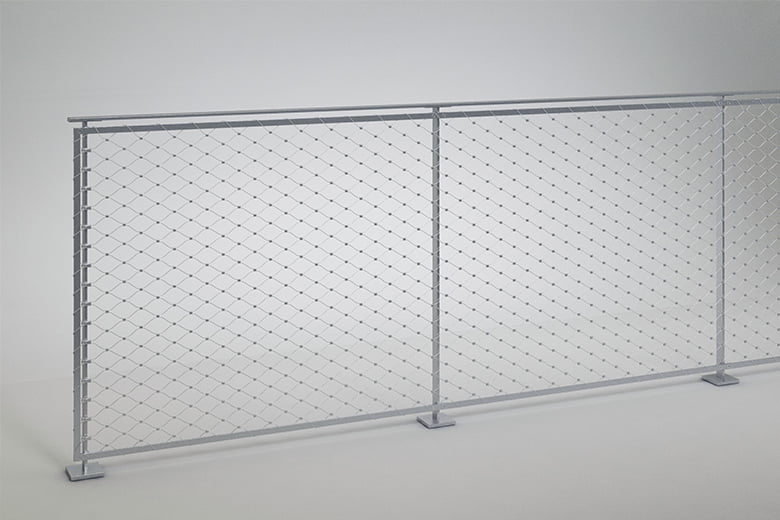

■DAIKO Jframe - type A
H 1100mm
笠木:FB-9×50
笠木受:PL-3×38×100
支柱:FB-9-50@1200
四方枠:FB-5×20
ベース:PL-12×100×100
※上記部材の寸法、組み合わせは参考となります。

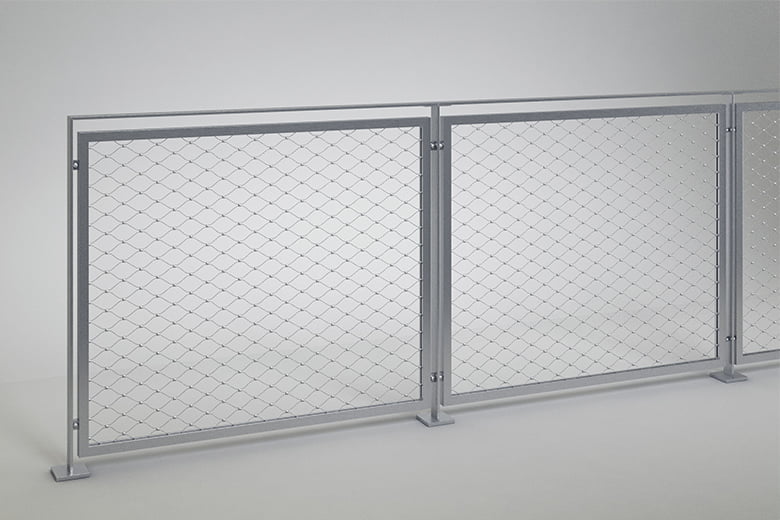

■DAIKO Jframe - type B
H 1100mm
笠木:FB-9×50
笠木受:PL-3×50×100
支柱:FB-9-50@1200
フレーム側受材:t5×30×30
ベース:PL-12×100×100
※上記部材の寸法、組み合わせは参考となります。

■DAIKO Jframe - type C
支柱・笠木
H = 1100mm / 30mm × 30mm / t = 2mm (角パイプ)
内側フレーム
材質:AISI 316 / 表面処理:HL
メッシュ
材質:AISI 316 / ワイヤ:7x7--Φ1.5
※上記部材の寸法、組み合わせは参考となります。

■DAIKO Jframe - type D
笠木
Φ34 / t = 2.3mm
支柱
H = 1100mm / 40mm × 40mm / t = 2mm (角パイプ)
内側フレーム
材質:AISI 316 / 表面処理:HL
メッシュ
材質:AISI 316 / ワイヤ:7x7--Φ1.5
※上記部材の寸法、組み合わせは参考となります。

■DAIKO Jframe - type E
フレーム外径:H1000 × W1000
パイプ径:Φ19
フレーム取付用穴:M8ネジ用 Φ10

■DAIKO Jframe - type F

※詳細はお問い合わせください。
