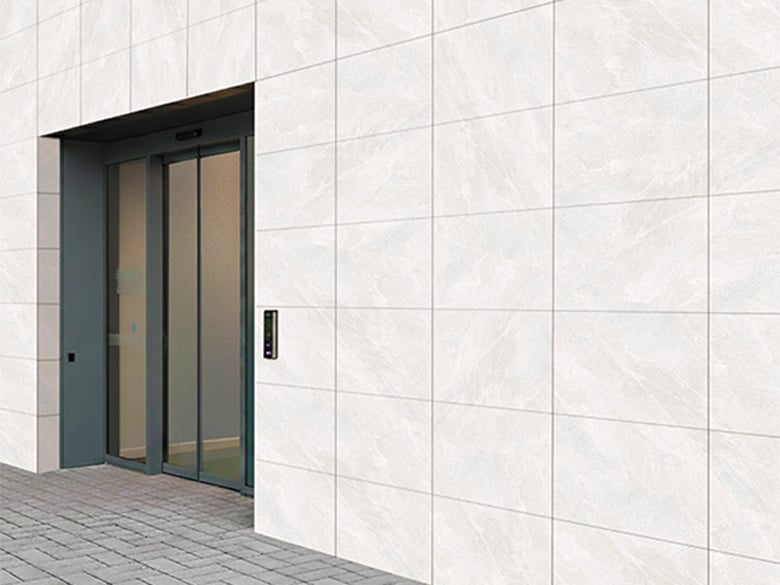

◆大形タイル張り仕上げ
タイル寸法は、1200mm(幅)×600mm(高さ)程度までの大きさとします。また、900mm角程度の大きさも可能です。
タイル重量は、取付け金物を含み35kg/m2を超えない範囲とします。
取付けは、ビームハールスライドシステム(クリオン仕様)によります。

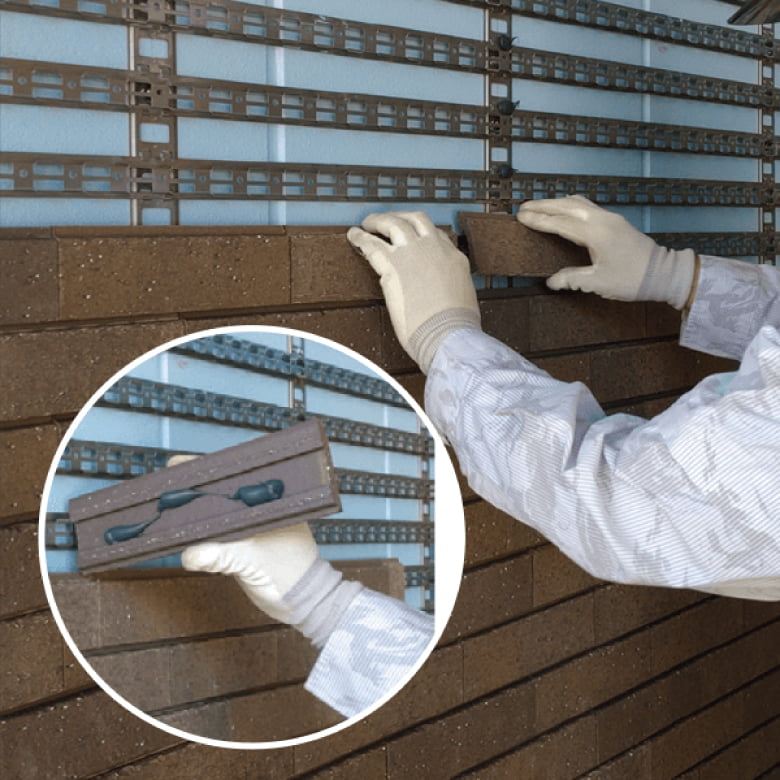

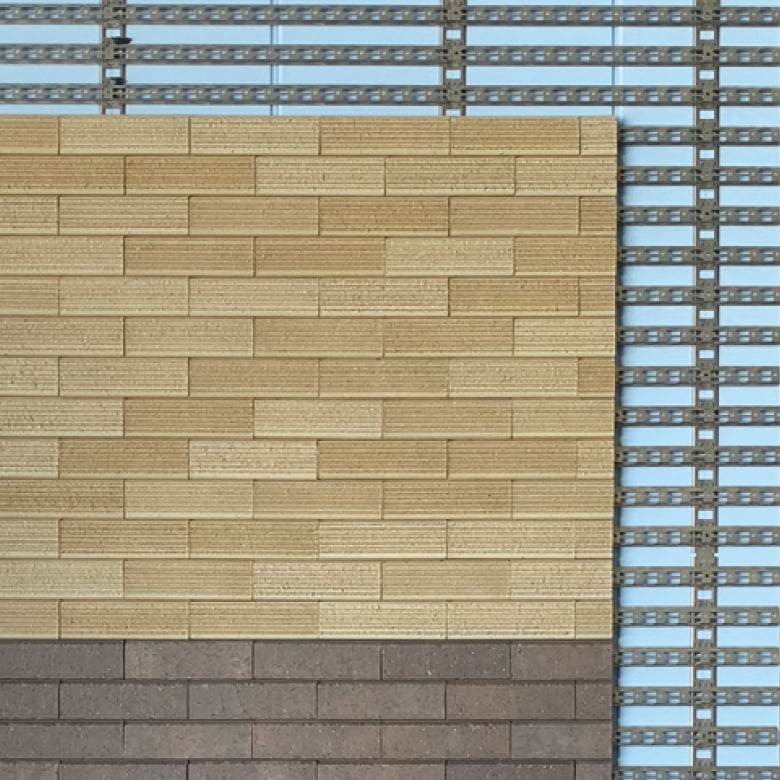

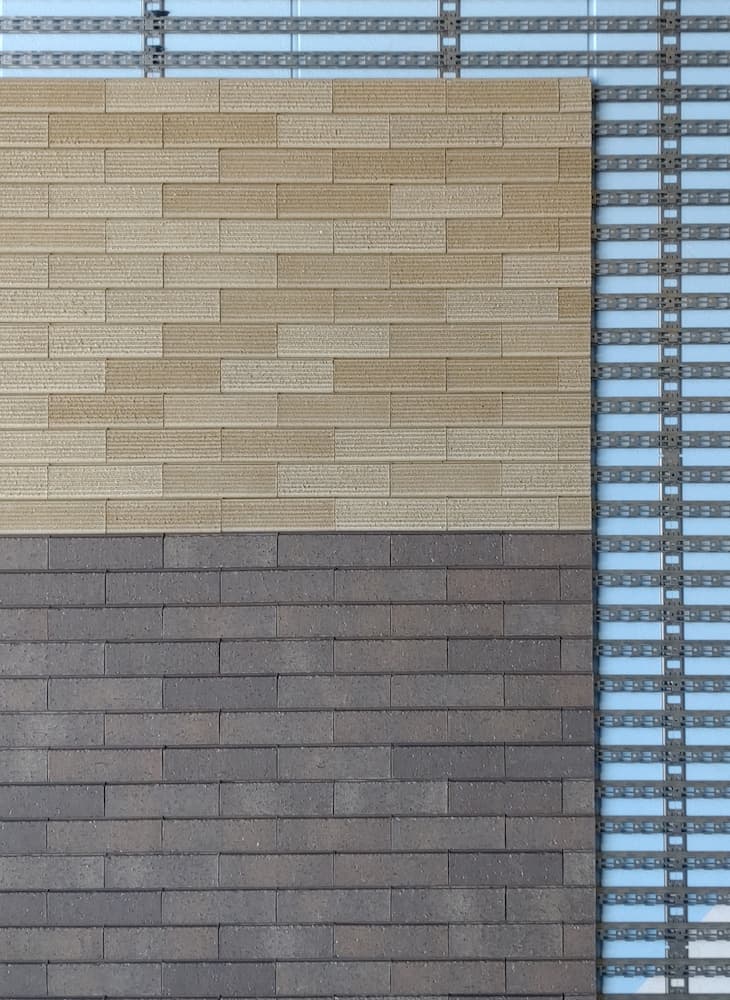

◆乾式タイル張り仕上げ
タイル寸法は、乾式二丁掛け・三丁掛けとします。
タイル重量は、取付け金物を含み35㎏/㎡を超えない範囲とします。

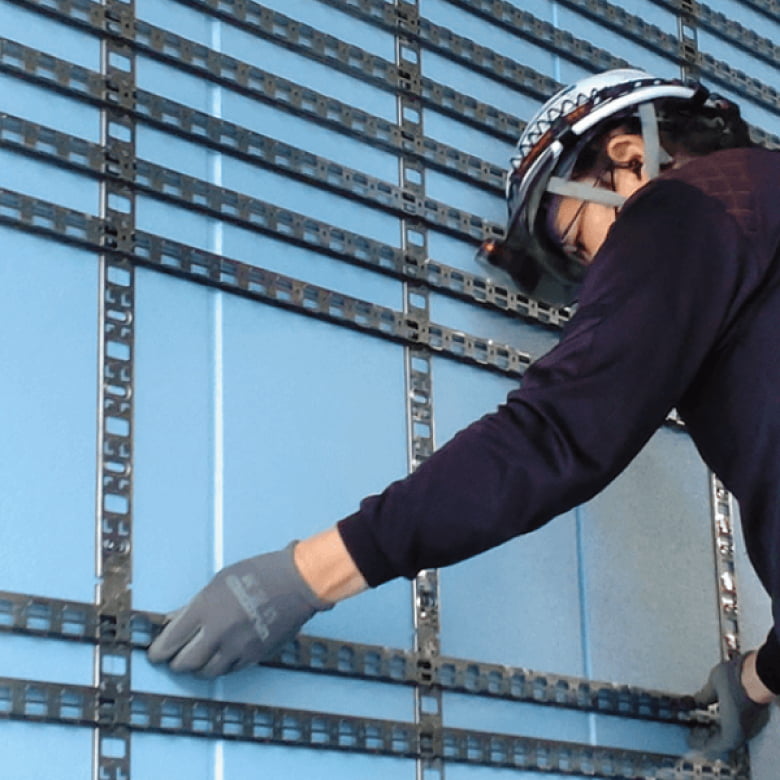

取付けは、新シュタールネットV型システム(クリオン仕様)によります。

【主な特長】
■ALCパネルの構造と同様に、1時間の耐火性能を有しています。
■タイルがパネル相互間の目地を跨ぐことを可能とし、連続性のある壁面を構成できます。
■面内変形追従試験を行い、層間変形角1/100において、著しい損傷が生じないことを確認しています。
■乾式化によりスピーディーで工期短縮に寄与できます。

【使用条件】
▼クリオンEXパネルの仕様
・パネル厚:100㎜
・パネル幅:600～300㎜(関東工場品の最小幅は330㎜)
・最大支点間距離:3,500㎜
・最大長さ:4,100㎜

▼適用範囲
・高さ:31m以下の部分
・風荷重:正荷重2,400N/㎡ 負荷重1,600N/㎡以下
・対象部位: 外壁・間仕切壁
*ファサードやエントランス部を主な適用部位とする

▼材料/取付方法
・ALCパネル:クリオンEXパネル/CDR構法
・タイル: 大形タイル/ビームハールスライドシステム(クリオン仕様)
・乾式タイル/新シュタールネットⅤ型システム(クリオン仕様)

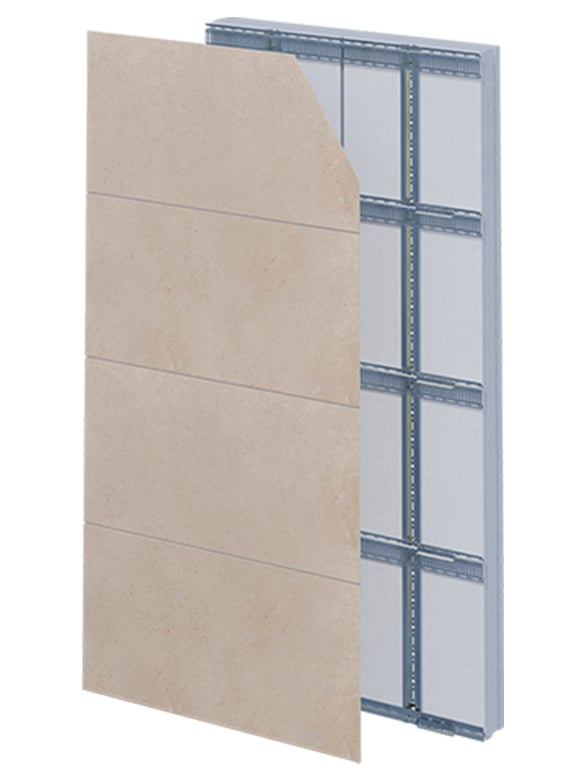

【大形タイル張り仕上げを可能にしたClion EX-Panel】
・壁面には、負の風圧力で仕上げ材を引き剥がそうとする引張力と、大形タイルと下地金物の重量によるせん断力がかかります。

・クリオンEXパネルは、パネルの補強鉄筋に溶接固定されたパネル取付け用のアンカーと、大形タイル取付け用金物(タテ胴縁)を固定するためのEXプレートを内蔵しています。

・タテ胴縁は、EXプレートに鉄骨用ビスを、ALC素材部にALC用ビスを打ち込み固定します。
2種類のビスを併用することで、高い緊結性を実現し、タイル壁面の安全性を確保します。

■詳細はお問い合わせください。
