津波シェルター・ノアの方舟｜株式会社光都市綜合設計

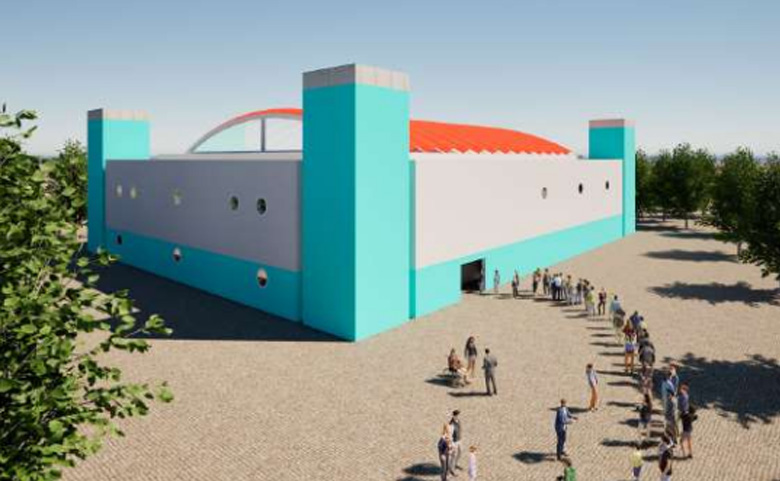

津波シェルター・ノアの方舟は、大地震と津波の両方に対応するために開発された浮体構造型シェルターです。
建物内部に閉じ込められた空気による浮力を活用し、津波発生時には建物全体が浮上。通常の建築物のように津波に押し流されるリスクを低減しながら、人命と重要な施設・設備を守ります。
独自の「鋼製型枠打込み工法」による鉄とコンクリートのハイブリッド構造を採用し、高い耐震性・耐水性・耐衝撃性を実現します。

< 特長 >
■ 津波発生時に建物全体が浮上
建物内部の空気による浮力を利用し、津波時には建物全体が浮上。想定内の津波ではガイド柱によって建物が係留されるため流出せず、津波後には元の位置付近へ安全に着底します。

■ 大地震にも対応する免震構造
床下に十分な空間を確保したうえで免震構造を採用。大地震による揺れを低減し、建物や設備への被害を抑制します。

■ 高い防水性能
屋内側全面に鋼板を配置し、継ぎ目を溶接した完全遮水構造を実現。津波や浸水時でも建物内部への水の侵入を防ぎ、高い安全性を確保します。

■ 想定外の巨大津波にも対応
万が一、想定を超える津波でガイド柱から外れて流出した場合でも、屋根部をエアタンク構造としているため転覆することはありません。

■ 救助活動を支援
屋根は救助艇と同じオレンジ色で塗装されており、航空機やヘリコプターから発見しやすいため、迅速な救助活動につながります。

■ EMP(電磁パルス)対策にも対応
屋内側全面を鋼板で覆ったファラデーケージ構造のため、EMP(電磁パルス)や電磁波障害への対策も容易に行うことができます。
