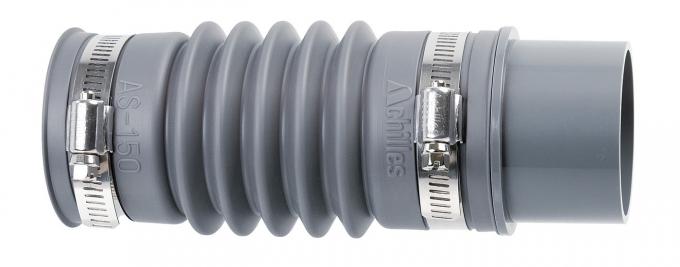

アキレスジョイント「AS-150SKT」

洗濯機防水パン接続用(片側ソケット付きタイプ)

住宅用洗濯機防水パン接続用継手のラインナップに、新たなサイズ「AS-150SKT」が加わりました。
「AS-150SKT」は、既存の「AS-300SKT」「AS-250SKT」「AS-200SKT」に新しく追加された製品です。
塩ビ管のソケットが最初から装備されているため、作業効率を向上させ、施工時間の短縮に大きく貢献します。
これにより、施工現場に応じた選択肢がさらに広がります。

「アキレスジョイント」は特殊軟質塩ビ系樹脂や特殊ブレンドゴムを使用し、耐久性、耐薬品性に優れ、

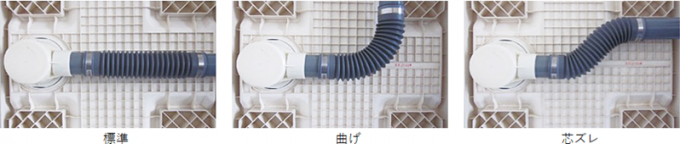

水漏れだけではなく、匂いも外に漏らしません。ジャバラ構造で自由に曲がり配管し易いフレキシブルジョイントから
スタンダードなフラットタイプまで各種、用途に合せ取り揃えています。

規格

適用パイプ	D1	D2	D3	L1	L2	L3	L4	L5	L	短縮L
VP・VU呼び径50	60	60	58	40	40	60	40	140	180	150

取付のポイント
●排水管は適正な勾配をとり、支持金具等で固定してください。
●はじめに洗濯機防水パン排水口にアキレスジョイントソケット部を差し込み、続いて排水管をアキレス
ジョイント排水管つきあて部まで差し込み、ステンレスバンドで固定してください。
※1:洗濯機防水パン排水口および排水管との接合には、硬質塩ビパイプ用接着剤をご使用ください。
※2:ステンレスバンドは留め具位置が水流の上方になるようにセットしてください。
●接続の際、引張り配管にならないように必ず10～30mm縮めて接続するようお願いします。
※:最大曲度以上、および最大許容を超える芯ズレでの取り付けはしないでください。
