スーパーバリアフリーシステム (※東日本・西日本共通製品)

外装
車道部の不陸対策に採用された多くの実績が高く評価されています。
【特徴】
■コンクリートブロックの寸法と、荷重伝達率の関係
ブロックサイズが大版化するほど荷重分散性能が劣ります。その結果、目地の少ない平板舗装では、供用後に沈下、段差、ズレが発生するケースがあります。

■HKS の効果 (使用と未使用の比較)
コンクリートブロック施工時にHKSを使用すると、未使用時に比べて目地幅は少し広くなりますが、段差や移動量が低減し、平たん性を向上させることができます。
またブロックサンドを併用することで、たわみ量は未使用時に比べて大きくなるものの、荷重伝達率が向上することで、ブロックの破損だけでなく路面の劣化や傷みを抑えられます。

■大版サイズの平板でも乗り入れOK!
全国的に透水性、保水性の平板舗装が増えてきました。大版サイズでは乗り入れ部にがたつきや破損が出ていましたが、その原因を解明し、生み出されたのが、スーパーバリアフリーシステムです。このシステムにより透水性の大版サイズのブロックでも車の乗り入れが可能になりました。

■従来工法並に価格を抑えたコストパフォーマンス
さまざまな技術を組み合わせて、⻑期間にわたり安定した平板舗装を保つシステムですが、コストは従来工法並に抑えています。この高いコストパフォーマンスもまた『スーパーバリアフリーシステム』の魅力です。

■強化板がメンテナンスを簡単にします
『スーパーバリアフリーシステム』に使われる強化板が平板にかかる荷重を分散します。また、強化板によりブロック交換も容易になりますので、メンテナンスも簡単です。

■段差や不陸のない状態を長期間維持
『スーパーバリアフリーシステム』なら、大型車両が乗り入れても路面を良好な状態のままで維持できます。弊社埼玉工場における実験結果から14年以上が経過しても、施工時とほとんど変わらない良好な路面状況を示し、⻑期間にわたって快適な舗装を保つことが実証されています。

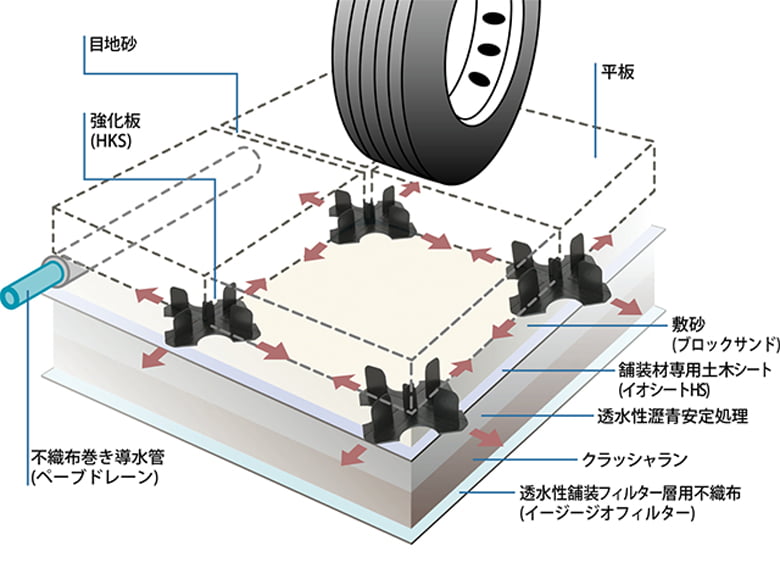

【システムを構築する製品ラインナップ】
■ロケーション、コンセプトに合った製品をお使いいただけます。
通常の透水性ブロック(曲げ強度3N/mm2)は、4t車まで適応可能です。これを超える重量の場合は、透水性でも5N/mm2の製品を選定下さい。

■強化板『HKS/HKS- II』
平板に発生する沈下・段差・ズレ等を防止します。

■敷砂・目地砂『ブロックサンド』
敷砂や目地砂の細粒化に起因する不陸や段差を大幅に低減します。
※「ブロックサンド」はNETIS登録商品です。

■舗装材専用土木シート
『イオシート/透水シート HS』
敷砂の路盤層への流出を防ぎます。

■不織布巻き導水管(ペーブドレーン)
敷砂層に滞留した雨水等を排水します。

■透水性舗装フィルター層用 不繊布(イージージオフィルター)
透水性舗装のフィルター層の砂の替 わりに使用する不繊布です。

■透水性瀝青安定処理
大型車が乗り入れする用途には、上層路盤に透水性瀝青安定処理を施します。

◆東京都建設局新技術登録番号:1801004
◆特許工法 特許 4237005

詳細はお問い合わせください。
■ 画像をクリックでメーカーHPへ
■ 今すぐカタログを見る

太平洋プレコン工業株式会社に問い合わせる

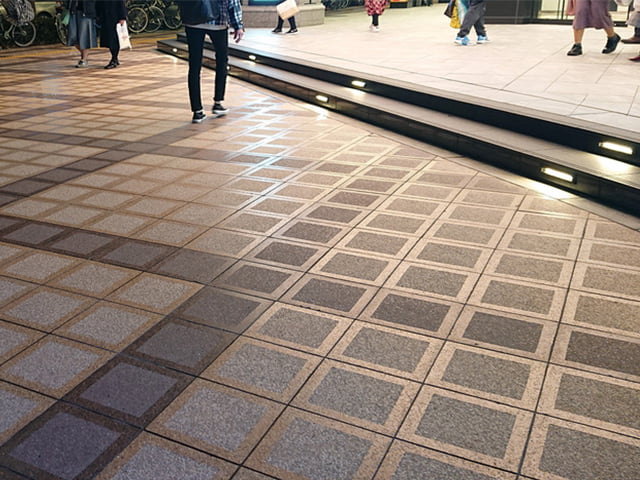

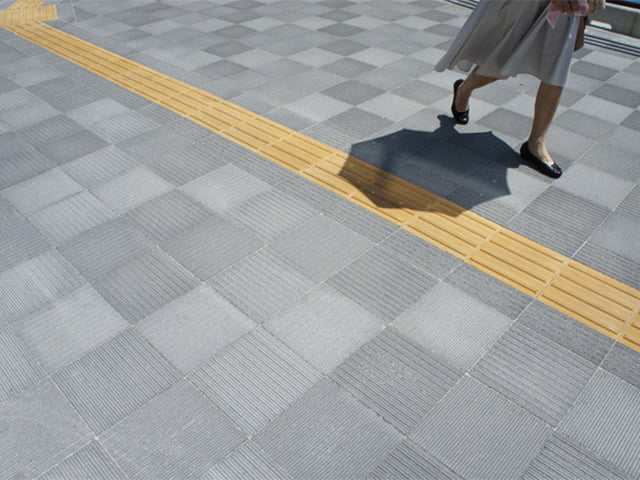

製品・施工画像
